Leírás

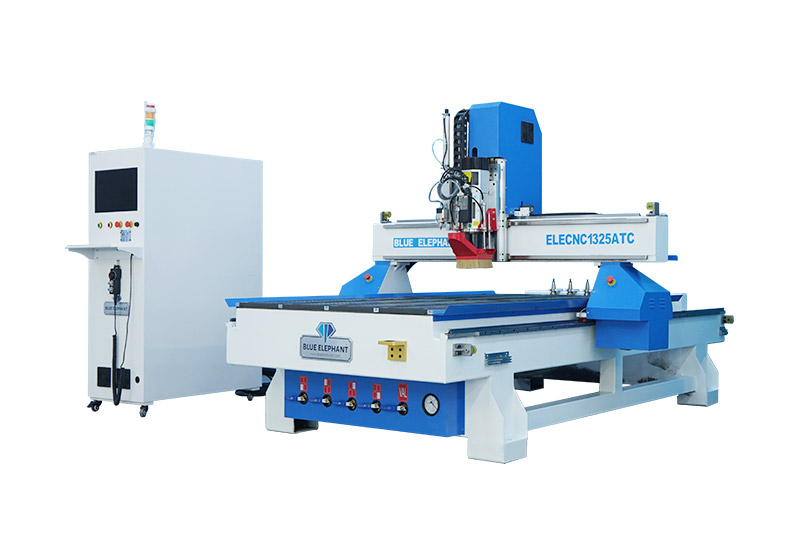

Az 1325 ATC CNC marógép egy ATC CNC favágó gép és egy lézerfej kombinációja. A lézerfejjel különféle nyomokat lehet hagyni nemfémes anyagokon. Ezután az orsó a megadott útvonalak szerint mozog, hogy formákat vágjon ki. Ezenkívül a CNC marógép automatikusan 6 szerszám között válthat, ami jelentősen javítja a munka hatékonyságát.
Jellemzők
1. A lézerfej különféle nyomokat hagyhat a nemfémes anyagok széles skáláján, majd az orsó mozoghat a formák kivágásához. Ez a két lépés egyetlen programmal vezérelhető.
2. A 9 kW-os léghűtéses orsó nagy vágási képességgel és stabil működéssel rendelkezik a hosszú távú működés érdekében.
3. A T-hornyos vákuumos munkaasztal segít a munkadarabok szilárd rögzítésében a jó vágási pontosság biztosítása érdekében.
4. Minden alkatrész ismert márkák termékeiből készült, biztosítva a CNC marógép zökkenőmentes és megbízható működését és hosszú élettartamát.
Paraméterek
| Modell | ELECNC1325ATC |
| X, Y tengely mozgása | 1300x2500mm, opció: 1500*3000mm; 2000*3000mm; 2000*4000mm, stb. |
| Z tengely mozgása | 200 mm, opció: 300 mm, 400 mm stb. |
| Orsó | 9 kW-os HQD ATC léghűtéses orsó, 24000 fordulat/perc |
| Lézerfej | Lézerfejjel felszerelt |
| Inverter típusa | 11 kW-os Fuling inverter |
| Szerszámtár | Lineáris szerszámtár Opció: körforgó típusú automatikus szerszámváltó |
| Szerszámtartó befogópatronnal | BT30, ER32 szorítóhüvely: φ4, φ6, 1/8, 1/2 |
| Vezérlőrendszer | SYNTEC 60CA, opció: Taiwan LNC vezérlő |
| Vezetőrendszer | 850 W-os Leadshine szervomotor |
| Reduktor | Shimpo |
| Gépszerkezet | Nagy teherbírású géptest |
| Munkaasztal | T-hornyos és vákuumos munkaasztal |
| Pozícionáló henger | Opcionális: 5 darab (X2, Y3) |
| Lineáris vezető | HIWIN lineáris vezető |
| Terjedés | X, Y tengely: Tajvan/Németország spirális fogasléc Z tengely: Tajvan TBI nagy pontosságú golyósorsó |
| Kenőrendszer | Automatikus kenőrendszer |
| Szerszámkalibrálás | Automatikus szerszámérzékelő kalibrálás |
| Kábelek | Németországi Igus kábelek CE és cUL tanúsítvánnyal |
| Kompatibilis szoftverek | Artcam, Alphcam, 3-as típus, Ucancam, Aspire stb. |
| Parancsnyelv | G-kód és M-kód |
| Haladási sebesség | 40 m/perc |
| Munkasebesség | 0-25 m/perc |
| Újrapozicionálási pontosság | ±0,03 mm |
| Rendszerfelbontás | ±0,0025 mm |
| Munkapontosság | ±0,07 mm |
| Üzemi légnyomás | 0,8 MPa |
| Üzemi feszültség | 220V 1 fázisú/3 fázisú 50Hz/60Hz 380V 3 fázisú 50Hz/60Hz |
Opcionális tételek
| Vákuumszivattyú |
Tongyou, Tajvan Eurovac, Németország Becker |
| Porgyűjtő rendszer |
|
| Légkompresszor | Dugattyús légkompresszor, csavaros légkompresszor |
| Védőeszköz | Fényfüggöny |
Alkalmazás
Az ATC CNC marógépek széles körben alkalmazhatók bútoriparban, reklámiparban, formakészítésben, dekorációban, építőiparban és egyéb területeken és iparágakban. Funkcióit tekintve vághatnak, gravírozhatnak, fúrhatnak, marhatnak és hornyolhatnak. Anyagait tekintve az ATC CNC marógép különféle faanyagokat, műanyagokat, követ, lágyfémeket és kompozitokat képes megmunkálni.
