MB8 CNC Elektrohidraulikus élhajlító – DA66T 8+1 tengely

A DurmaPress® 8 tengelyes CNC hidraulikus élhajlító berendezés automata CNC koronázó rendszerrel rendelkezik a jobb minőség érdekében, szervohajtású hátsó ütköző rendszerrel a megnövelt sebességért, és egy 3D-s grafikus vezérlőegységgel a hajlítási sorrend és az ütközési pontok szimulálására.

Termékleírás

MB8 szériás CNC élhajlító leírása

Azoknak a professzionális ipari dolgozóknak, akik tökéletes konfigurációra és felhasználóbarát működésre vágynak, a Durmapress® CNC élhajlító ezt és még többet kínál: sokoldalúságot, rugalmasságot és gyorsabb gyártást. A hagyományos élhajlító gépekkel összehasonlítva ez mindet felülmúlja! Mindent, amit a Durmapress® 4 tengelyes modell kínál, ehhez a géphez hozzáadják! A kezelők nagy teljesítményt kapnak, amely garantálja, hogy a precíz hajlítási feladatok is tökéletesen elvégezhetők. Ezenkívül a berendezés egyedi kérésre is testre szabható, így a specifikus fémlemezgyártási igényeinek megfelelő funkciót is beépítheti. A gép egyik legjobb tulajdonsága, hogy azonnal automatikus tengelyreferenciálást kínál a pontosság javítása érdekében. A szakemberek biztosak lehetnek abban, hogy ez a legújabb technológia sokkal könnyebbé teszi a fémlemez hajlítási projekteket, ráadásul a megtérülés is kiemelkedő! Ennek a gépnek a választása hosszú élettartamot és elégedettséget ígér a fémgyártási piacon. Menjen és nézze meg saját maga, nem fog csalódni.

MB8 széria 6-8 tengelyes

FEJLETT TECHNOLÓGIA.

A Durmapress® ÉLHajlítók élvonalában.

A Durmapress® EURO-GENIUS széria élhajlítója CNC koronázó rendszerrel rendelkezik a jobb minőség érdekében, szervohajtású hátsó ütköző rendszerrel a megnövelt sebességért, és egy 3D-s grafikus vezérlőegységgel a hajlítási sorrend és az ütközési pontok szimulálására. Emellett megnövelt munkasebességgel, lökettel, nappali fénnyel és préselési kapacitással rendelkezik a GENIUS szériás gépekhez képest.

A jövő – a növekvő energiaköltségek és a piacon egyre költséghatékonyabb, sebességszabályozott hajtások eredményeként a változtatható sebességű megoldások előretörnek.

MB8 szériás élhajlító 8+1 tengely

Monoblokk, hegesztett acélváz, amely merev a lehajlásra és nagy szakítószilárdságú ST44 A1 anyagból készült.
Több konfiguráció is elérhető.
Hátsó ütköző rendszer X, R, Z1, Z2 tengelyekkel, AC szervóval hajtva, színes grafikával.
HOERBIGER szervo hidraulikus rendszer.
CNC vezérelt motoros elhajlásgátló rendszer.
Edzett és csiszolt standard szekcionált felső és 4V-s alsó szerszámok (835 mm-es szekció).
Könnyen rögzíthető szerszámtartó rendszer felső és alsó szerszámokkal.
Standard grafikus vezérlők közül választható: DelemDA66T 3D színes grafikus érintőképernyős vezérlő, Cybelec Mod Eva 12 S.

MB8 szériás élhajlító DA66T CNC vezérlő

Elektromos panel hűtőrendszerrel, amely a CE szabványoknak megfelelően lett kialakítva; SIEMENS márkájú automatizálási és elektromos berendezésekből áll.
Ergonomikus, felhasználóbarát, függő vezérlőpanel.
Hátsó fénybiztonsági védőburkolatok.
Első oldali burkolatok biztonsági kapcsolókkal.
Az Y1+Y2 tengelyek szinkronizálását lineáris kódolók biztosítják 0,01 mm-es tűréssel.
Ez a fémformázó gép lábpedált használ, és megfelel a CE előírásoknak.
Csúszó első támasztó karok T-horonnyal és mm/inch vonalzókkal.
Torokmélység 410 mm.

DELEM DA66T/DA69T CNC rendszer jellemzői: A Durmapress® a nagyon erős új generációs DELEM DA66T/DA69T rendszert választotta, amely magasabb szintű hatékonyságot kínál az élhajlítók programozásában és vezérlésében. A győztes MADE in Hollandia design és az összes konstrukciós részlet magas minősége rangos teljesítményt és hosszú élettartamot garantál.

● 17” nagy felbontású színes TFT (érintőképernyős vezérlés)
● 2D/3D grafikus érintőképernyős programozási mód
● 3D vizualizáció a szimulációban és a gyártásban
● A kiszámított lapos minták exportálása DXF, 3D STEP, IGES fájlokként (Profle-T-3D)
● Automatikus szerszámválasztás és gép szerszámozás
● 3D szimuláció automatikus legjobb hajlítási sorrend azonosítással és ütközésérzékeléssel.

STEP PREVIEWER Sáv a hajlítási lépések vízszintes görgetésének lehetőségével

SMART DRAFTInnovatív rajzolási módszer 2D/3D munkadarabok generálására

SIMULATION Valós idejű animáció

Miért érdemes a Durmapress® Machine Tools-tól vásárolni Több tucat gépgyártó cég közül választhat, ha élhajlító gépekről van szó. Nem meglepő, hogy hónapokat tölthet a „bevásárlással”, hogy megtalálja a legjobb gépet a műveletéhez, és potenciális profitot veszíthet el, ha nem szerzi be időben a szükséges gépet. A Durmapress® Machine Tools segít abban, hogy a lehető leghamarabb megkapja a szükséges berendezéseket, így Ön visszatérhet a gyártáshoz.

Siemens motor Garantálja a gép élettartamát és csökkenti a zajt munka közben

Német EMB cső A német EMB cső és csatlakozók használata csökkenti a hegesztési salak elakadásának esélyét a szelepeknél és az olaj áramlásának befolyásolását

Jining Taifeng olajhenger

Német Bosch Rexroth olajszivattyú garantálja az olaj élettartamát és csökkenti a munka zaját

Francia Schneider elektromos berendezések a gép stabilitásának biztosítására, és Estun szervo meghajtás az X, Y tengelyek pontosságának vezérlésére. Nyitott ajtó esetén áramkimaradás

Elektromos automata koronázás CNC automata kompenzációs tengely a CNC élhajlító DA66T 8+1 tengelyéhez (3+1 tengely, 4+1 tengely, 6+1 tengely)

Durmapress ®Smart CNC élhajlító hátsó ütköző 6 tengelyes hátsó ütköző
X1, X2, R1, R2, Z1, Z2- tengely
Gép: X1, X2, R1, R2, Z1, Z2, Y1, Y2-tengely + W koronázás (8+1 tengely)
A hátsó ütköző vízszintes beépítésű burkolatú szerkezetet kapott, amely nagy stabilitású, egy burkolat, kettős vezetősín, nagy pontosságú, X, Z, R tengelyes hajtás, automata vezérlő. A hátsó ütköző szervomotorral van vezérelve, X, Z, R tengely automata beállítási funkcióval.

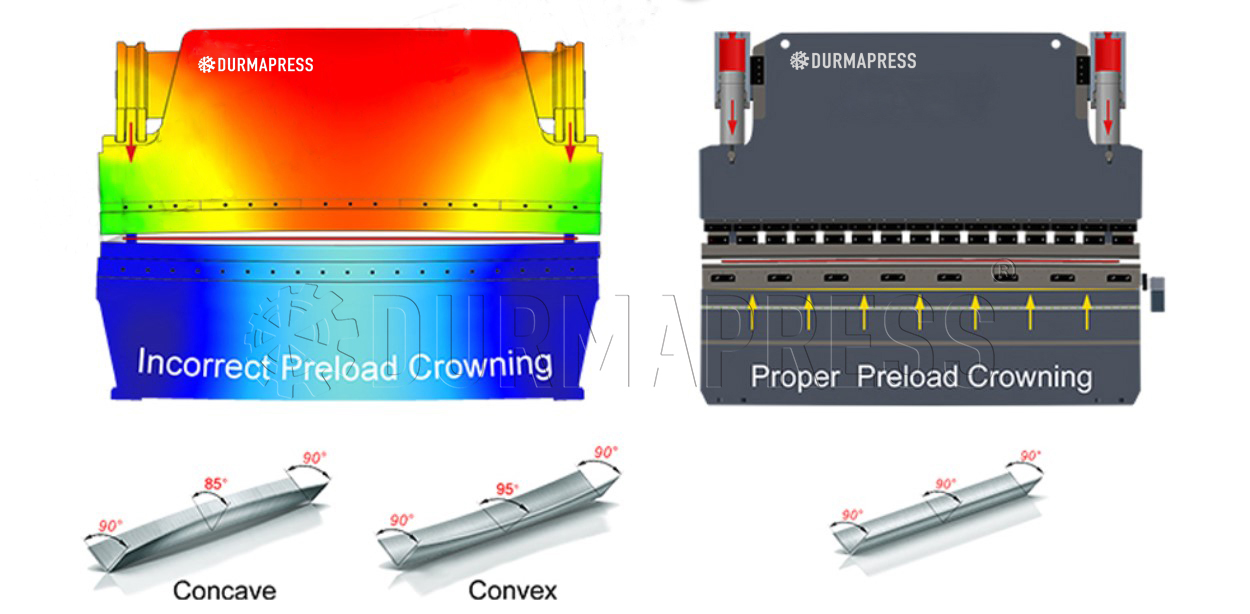

Durmapress ® Élhajlító CNC automata koronázó rendszer

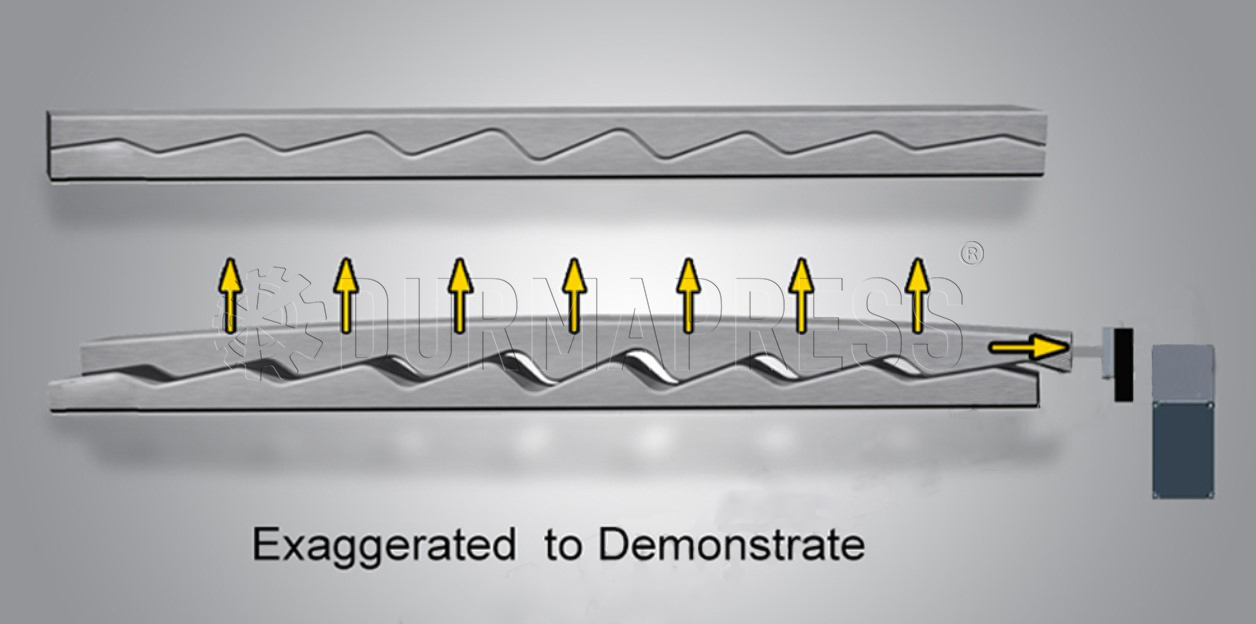

A Durmapress Pro® adaptív CNC koronázó rendszer lehetővé teszi a felhasználó számára, hogy kompenzálja a gerenda deformációit hajlítás közben. Így a szög állandó marad a teljes lemez hossza mentén.

Előnyök:

A szerszámok könnyű visszafordíthatósága a szimmetrikus adaptációnak köszönhetően
Gyors rögzítés a szerszámokhoz
Alkalmas európai szabványhoz, Amada típusú és Single V szerszámokhoz.

Durmapress ® Élhajlító CNC hátsó ütköző

A Durmapress® élhajlítók egy masszív szerkezetű hátsó ütközővel vannak felszerelve, amely biztosítja a legjobb ismételhetőséget és nagy pontosságot a tengelyek pozicionálásában.

Tengelyek	X1	X2	R1	R2	Z1	Z2
Löket (mm)	750(1000)	750	200	200	Kérésre	Kérésre
Sebesség (mm/s)	500	500	500	500	2200	2200
Pontosság (mm)	0,01	0,01	0,01	0,01	0,05	0,05
Motor típusa	Szervó hajtás	Szervó hajtás	Szervó hajtás	Szervó hajtás	Szervó hajtás	Szervó hajtás
Mechanikus rendszer	Golyósorsó	Golyósorsó	Golyósorsó	Golyósorsó	Fogaskerék	Fogaskerék

Durmapress ® CNC élhajlító DA66T Opcionális alkatrészek

ÉLHajlító WILA® NEW STANDARD PRO SZORÍTÓRENDSZER Növelje élhajlítója termelékenységét:

A Wila „New Standard” szerszámrendszere piacvezetővé vált a precizitás, a minőség és a rugalmasság terén az Accurl élhajlító számára. A WILA korszerű szorítórendszerei opciókat kínálnak a szerszámok rendkívül hatékony cseréjéhez a Smart Tool Locator® (STL)* rendszerrel, ami megkönnyítette és biztonságosabbá tette a szerszámcserét. A Premium opcióként kapható.

Előnyök:

Hidraulikus áramforrás
Gyors rögzítés az európai stílusú szerszámokhoz
Egyszerű nyomógombos betöltés
Max. terhelés fej/váll 180 t/m
Opcionális Smart Tool Locator® (STL)
Növelje élhajlítója termelékenységét
A Smart Tool Locator (STL) tovább növeli az élhajlító termelékenységét. A rendszer a beépített LED-ek segítségével jelzi a szerszám megfelelő rögzítési pozícióját a szerszámbeállítás során, és jelzi az aktív szerszám helyét a gyártási üzemmódban.

A Smart Tool Locator jelentős előnyöket kínál a sebesség, a precizitás és a rugalmasság terén.

Alkatrészek

No.	Név	Modell/Gyártó	Egyéb	Konfiguráció
1	CNC rendszer	□DA66T vezérlő		Standard
2	Elektromos berendezések	Schneider Electric-Franciaország	Végálláskapcsoló&Határolókapcsoló
3	Főmotor	Siemens Motor-Németország
4	Hátsó ütköző, vezérműszíj, vezérműtárcsa	Tajvan	Pozicionálás vezérlés garantált pontosság
5	Szervomotor	Estun	Pozicionálás vezérlés / Garantált pontosság
6	Szervo meghajtó	Estun	Pozicionálás vezérlés / Garantált pontosság
7	Lábkapcsoló	Kacon-Dél-Korea
8	Hidraulikus rendszer	Bosch Rexroth-Németország
9	Tömítőgyűrű	Merkel-Németország
10	Olajcső csatlakozó	EMB-Németország
11	Első védőburkolat	Durmapress gyártmány
12	Hátsó védőburkolat	Durmapress gyártmány
13	Szerszám	Egy készlet standard szerszám
14	Hátsó ütköző	Golyósorsó és rúd, Lineáris vezetősín-Tajvan, HIWIN
15	Szorítás	Kína Durmapress
16	Elhajlás kompenzáció	Hidraulikus kompenzáció
17	Rácsos vonalzó	FAGOR-Franciaország
18	Standard tengely	8+1(X1,X2 ,Y1,Y2, R1,R2,Z1,Z2+ V koronázás)
19	Elhajlás kompenzáció	Mechanikus kompenzáció		Opcionális
20	Gyors szorítás	Durmapress gyártmány
21	Lézeres védelem	KYOKKO-Japán/Amada -Japán
22	Első fotoelektromos védelem	LNTECH-Shangdong
23	Hátsó fotoelektromos védelem	LNTECH-Shangdong
24	Felső hidraulikus szerszámszorítás	WILA-Hollandia
25	Alsó hidraulikus szerszámszorítás	WILA-Hollandia
26	Biztonsági szabvány	□CE □CSA □NR-12 □OSHA

Műszaki adatok

Modell	Hajlítási nyomás (kN)	Hajlítási hossz (mm)	Oszlop távolság (mm)	Torokmélység (mm)	Csúszka löket (mm)	Max. nyitási magasság (mm)	Y1,Y2-tengely lefelé haladási sebesség (mm/sec)	Y1,Y2-tengely visszalökési sebesség (mm/sec)	Y1,Y2-tengely pontosság (mm)	X-tengely max. távolság (mm)	Munkadarab lineáris foka (mm/m)	X,W tengelyek pontossága (mm)	V-tengely kompenzációs módszer	CNC tengelyek	Főmotor (kW)	HosszSzélességMagasság (mm)	Súly (T)
40T/2200	400	2200	170	350	100	340	150	150	0,01	500	>0,3	0,05mm	Hidraulikus koronázás	Y1+Y2+X+W koronázás	4	260014502050	3
63T/2500	630	2500	1900	350	170	380	150	150	0,01	500	>0,3	0,05mm	Hidraulikus koronázás	Y1+Y2+X+W koronázás	5,5	310014502050	5,8
100T/3200	1000	3200	2700	400	200	420	150	150	0,01	500	>0,3	0,05mm	Hidraulikus koronázás	Y1+Y2+X+W koronázás	7,5	350015802400	8,5
100T/4000	1000	4000	3500	400	200	420	150	150	0,01	500	>0,3	0,05mm	Hidraulikus koronázás	Y1+Y2+X+W koronázás	7,5	350015802400	9
110T/3200	1100	3200	2700	400	200	420	150	150	0,01	500	>0,3	0,05mm	Hidraulikus koronázás	Y1+Y2+X+W koronázás	7,5	350015802400	8,8
125T/3200	1250	3200	2700	400	200	450	150	150	0,01	500	>0,3	0,05mm	Hidraulikus koronázás	Y1+Y2+X+W koronázás	11	350015802400	10
125T/4000	1250	4000	3500	400	200	450	150	150	0,01	500	>0,3	0,05mm	Hidraulikus koronázás	Y1+Y2+X+W koronázás	11	410015802400	11
135T/3200	1350	3200	2700	400	200	450	150	150	0,01	500	>0,3	0,05mm	Hidraulikus koronázás	Y1+Y2+X+W koronázás	11	350015802400	9,9
160T/3200	1600	3200	2700	400	200	450	150	150	0,01	500	>0,3	0,05mm	Hidraulikus koronázás	Y1+Y2+X+W koronázás	11	350016502500	11
160T/4000	1600	4000	3500	400	200	450	150	150	0,01	500	>0,3	0,05mm	Hidraulikus koronázás	Y1+Y2+X+W koronázás	11	450017002800	12,5
160T/5000	1600	5000	3900	400	200	460	150	150	0,01	500	>0,3	0,05mm	Hidraulikus koronázás	Y1+Y2+X+W koronázás	11	550017502900	15,5
160T/6000	1600	6000	5850	400	200	460	150	150	0,01	500	>0,3	0,05mm	Hidraulikus koronázás	Y1+Y2+X+W koronázás	15	6500,1800*2900	18,5
175T/3200	1750	3200	2700	400	200	450	150	150	0,01	500	>0,3	0,05mm	Hidraulikus koronázás	Y1+Y2+X+W koronázás	11	350016502500	11
200T/3200	2000	3200	2700	400	200	450	150	150	0,01	500	>0,3	0,05mm	Hidraulikus koronázás	Y1+Y2+X+W koronázás	15	350017002550	14
200T/4000	2000	4000	3500	400	200	450	150	150	0,01	500	>0,3	0,05mm	Hidraulikus koronázás	Y1+Y2+X+W koronázás	15	450017002880	13,5
200T/5000	2000	5000	4300	400	200	450	150	150	0,01	500	>0,3	0,05mm	Hidraulikus koronázás	Y1+Y2+X+W koronázás	15	550017502880	15,5
200T/6000	2000	6000	5200	400	200	450	150	150	0,01	500	>0,3	0,05mm	Hidraulikus koronázás	Y1+Y2+X+W koronázás	15	620018502880	17,5
250T/3200	2500	3200	2700	400	200	450	150	150	0,01	500	>0,3	0,05mm	Hidraulikus koronázás	Y1+Y2+X+W koronázás	15	350017002600	15,5
250T/4000	2500	4000	3100	400	200	450	150	150	0,01	500	>0,3	0,05mm	Hidraulikus koronázás	Y1+Y2+X+W koronázás	15	420017002600	17
250T/5000	2500	5000	4300	400	200	450	150	150	0,01	500	>0,3	0,05mm	Hidraulikus koronázás	Y1+Y2+X+W koronázás	15	520017502650	19
250T/6000	2500	6000	5200	400	200	450	150	150	0,01	500	>0,3	0,05mm	Hidraulikus koronázás	Y1+Y2+X+W koronázás	15	620017802670	22
300T/3200	3000	3200	2700	400	200	450	150	150	0,01	500	>0,3	0,05mm	Mechanikus koronázás	Y1+Y2+X+W koronázás	22	350018002730	16,8
300T/4000	3000	4000	3500	400	200	450	150	150	0,01	500	>0,3	0,05mm	Mechanikus koronázás	Y1+Y2+X+W koronázás	22	420018502700	18,5
300T/5000	3000	5000	4300	400	200	450	150	150	0,01	500	>0,3	0,05mm	Mechanikus koronázás	Y1+Y2+X+W koronázás	22	520018802720	21
300T/6000	3000	6000	5200	400	200	450	150	150	0,01	500	>0,3	0,05mm	Mechanikus koronázás	Y1+Y2+X+W koronázás	22	620018902750	24
400T/4000	4000	4000	3500	400	320	520	150	150	0,01	500	>0,3	0,05mm	Mechanikus koronázás	Y1+Y2+X+W koronázás	30	450024503500	31
400T/5000	4000	5000	4100	400	320	520	150	150	0,01	500	>0,3	0,05mm	Mechanikus koronázás	Y1+Y2+X+W koronázás	30	450025003500	28
400T/6000	4000	6000	4900	400	320	520	150	150	0,01	500	>0,3	0,05mm	Mechanikus koronázás	Y1+Y2+X+W koronázás	30	650025003700	36
500T/4000	5000	4000	2900	500	320	600	150	150	0,01	500	>0,3	0,05mm	Mechanikus koronázás	Y1+Y2+X+W koronázás	37	450025503700	33
500T/5000	5000	5000	3900	500	320	600	150	150	0,01	500	>0,3	0,05mm	Mechanikus koronázás	Y1+Y2+X+W koronázás	37	550025503550	36
500T/6000	5000	5000	4900	500	320	600	150	150	0,01	800	>0,3	0,05mm	Mechanikus koronázás	Y1+Y2+X+W koronázás	37	650028104500	53
600T/4000	6000	4000	2900	600	320	700	150	150	0,01	500	>0,3	0,05mm	Mechanikus koronázás	Y1+Y2+X+W koronázás	45	450026003750	39
600T/5000	6000	5000	3900	600	320	700	150	150	0,01	500	>0,3	0,05mm	Mechanikus koronázás	Y1+Y2+X+W koronázás	45	550026503580	45
600T/6000	6000	6000	4900	500	320	600	150	150	0,01	800	>0,3	0,05mm	Mechanikus koronázás	Y1+Y2+X+W koronázás	45	650029105100	68
600T/8000	6000	8000	6900	500	320	700	150	150	0,01	500	>0,3	0,05mm	Mechanikus koronázás	Y1+Y2+X+W koronázás	45	850035005300	75
800T/6000	8000	6000	4900	600	400	600	150	150	0,01	800	>0,3	0,05mm	Mechanikus koronázás	Y1+Y2+X+W koronázás	55	650029505300	90
800T/8000	8000	8000	5900	600	400	600	150	150	0,01	800	>0,3	0,05mm	Mechanikus koronázás	Y1+Y2+X+W koronázás	55	850029505900	120
1000T/6000	10000	6000	4900	600	400
