WE67K CNC Press Brake – DA58T ( 3+1 Axis)

Ajánlatkérés
Kategória: ,

DurmaPress®4 tengelyes CNC hidraulikus élhajlító DELEM DA58T CNC vezérléssel lemez hajlításához a legnépszerűbb modellünk mennyiség szempontjából és egy igazi igásló. Kiváló minőségű alkatrészekből épül fel, és komoly megbízhatóságot kínál, a Y1 és Y2 technológiával magas megközelítési, hajlítási és visszatérési sebességgel.

SMART 3-4-AXIS ÉLHAJLÍTÓ

FEJLETT TECHNOLÓGIA.

A DURMAPRESS® ÉLHAJLÍTÓK ÉLVONALÁBAN.

A Durmapress® tervezési innovációi több éves tapasztalaton alapulnak, és eredményeként jött létre a SMART 3-4-AXIS élhajlító, amely gyorsabb hajlítást, jobb visszatérést és hátsó ütközőt tesz lehetővé. A Durmapress élhajlítók segítségével hatékonyan gyárthat nagy mennyiségű precíziós alkatrészt, és csökkentheti az alkatrészenkénti költségeket.

Standard Komponensek

CNC DELEM DA58T 2D színes grafikával

Szerszámkészlet: 4 V matrica (V=16-22-35-50) 835 mm-es lyukasztósorozat tördelhető részekkel

Durmapress Pro CNC motoros hullámkoronázó rendszer

GIVI optikai skálák

Lazer Safe kettős sugarú fotoelektromos cellák

Voith szivattyú

Hoerbiger hidraulikus rendszer

Magas hatékonyságú motor – IE3 osztály

Duplán vezetett mozgató

Elektromos szekrény Telemecanique-Schneider, Esautomotion, ABB alkatrészekkel

Hibrid Rendszer

DELEM DA58T Funkciók

2D grafikus érintőképernyős programozás

15″ magas felbontású színes TFT

Hajlítási sorrend számítása

Koronázás vezérlés

Szervó és frekvenciaváltó vezérlés

Fejlett Y-tengely vezérlő algoritmusok a zárt és nyitott hurkú szelepekhez egyaránt.

USB, perifériás interfész

Profile-T offline szoftver
Miért érdemes a Durmapress® Machine Tools-tól vásárolni?

Több tucat felszerelésgyártó cég közül választhat, ha élhajlítókról van szó. Nem meglepő, hogy hónapokat tölthet el a „vásárlással”, hogy megtalálja a legjobb gépet a működéséhez, és elveszíthet potenciális profitot, ha nem szerzi be időben a szükséges gépet. A Durmapress® Machine Tools segít abban, hogy a lehető leghamarabb megkapja a szükséges felszerelést, hogy visszatérhessen a gyártáshoz.
Siemens Motor

Garantálja a gép élettartamát, és csökkenti a zajt a munka során

 Olajhenger Jining Taifeng Német EMB cső

A német EMB cső és csatlakozók használata csökkenti a hegesztési salak esélyét, hogy eltömítse a szelepeket és befolyásolja az olaj áramlását
Német Bosch Rexroth

Olajszivattyú garantálja az olaj élettartamát és csökkenti a munka közbeni zajt

 Elülső támaszték két lineáris vezetővel a balra és jobbra történő mozgáshoz Felső lyukasztó (90°）és Multi-V matrica

Durmapress ® Élhajlító CNC Automatikus Koronázó Rendszer

A Durmapress Pro® adaptív CNC koronázó rendszer lehetővé teszi a felhasználó számára, hogy kompenzálja a gerenda deformációit hajlítás közben. Így a szög állandó marad a teljes lemez hossza mentén.

Előny:

  • A szimmetrikus adaptációnak köszönhetően a szerszámok könnyű megfordíthatósága
  • Gyors rögzítés a matricákhoz
  • Alkalmas európai szabványú, Amada típusú és Single V matricákhoz.

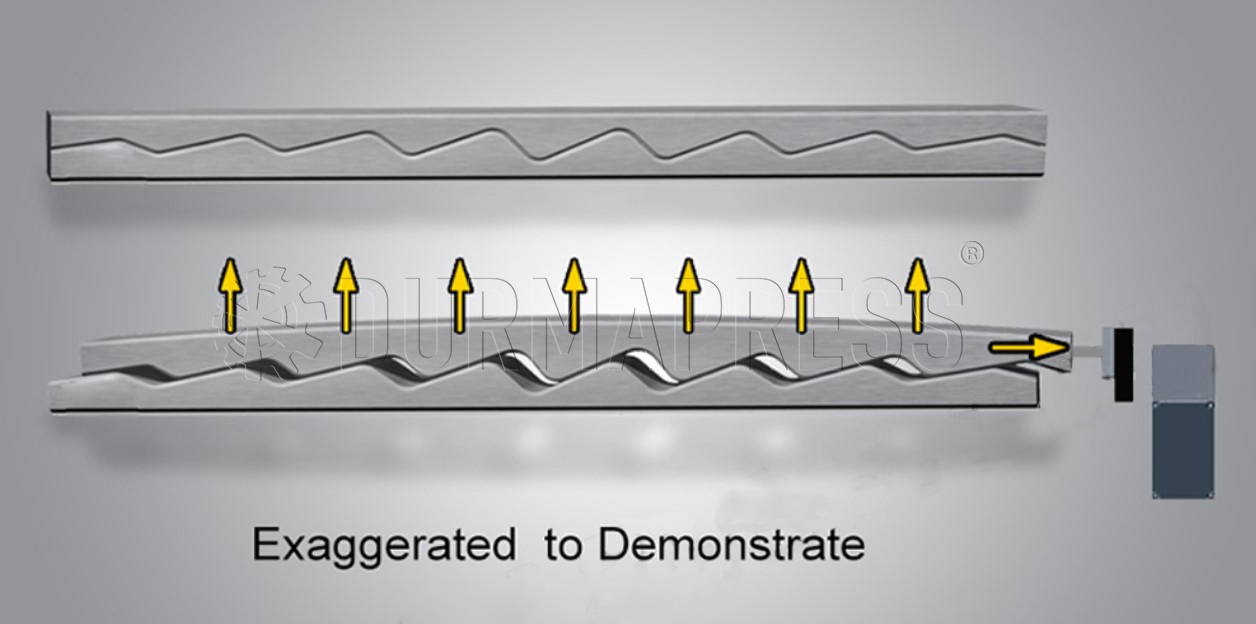

cnc press brake crowning systemhow the cnc crowning system working in press brake



Durmapress ® Élhajlító CNC Hátsó Ütköző

A Durmapress® élhajlítók hátsó ütközővel vannak ellátva, amely szilárd szerkezetű, hogy biztosítsa a legjobb ismételhetőséget és nagy pontosságot a tengelyek pozicionálásában.

Tengelyek X1 X2 R1 R2 Z1 Z2
Lökettérfogat (mm) 750(1000) 750 200 200 Kérésre Kérésre
Sebesség (mm/s) 500 500 500 500 2200 2200
Pontosság (mm) 0.01 0.01 0.01 0.01 0.05 0.05
Motor típusa Szervó meghajtó Szervó meghajtó Szervó meghajtó Szervó meghajtó Szervó meghajtó Szervó meghajtó
Mechanikai rendszer Golyóscsavar Golyóscsavar Golyóscsavar Golyóscsavar Rack Rack



Durmapress ® CNC Élhajlító DA66T Opcionális Alkatrészek

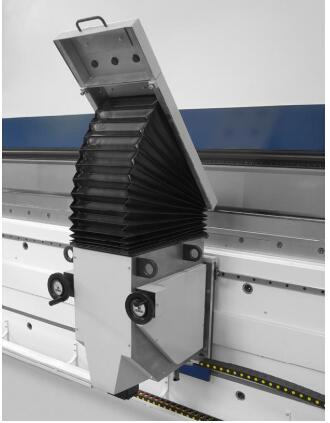

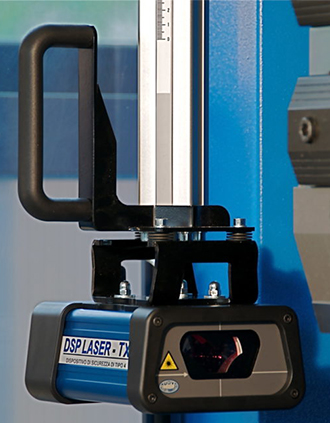

DSP Protection of the cnc press brakeDSP Védelem Automatic Bending SupportsCNC HAJLÍTÁS KÖVETŐ TÁMASZOK AP1 + AP2 wila holder of press brakeWila Matrica Tartó

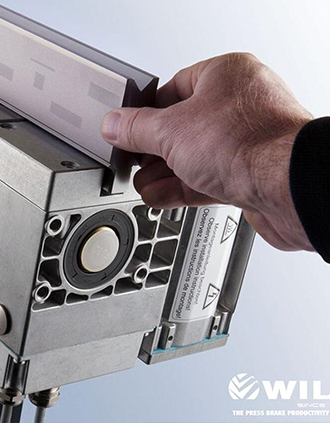

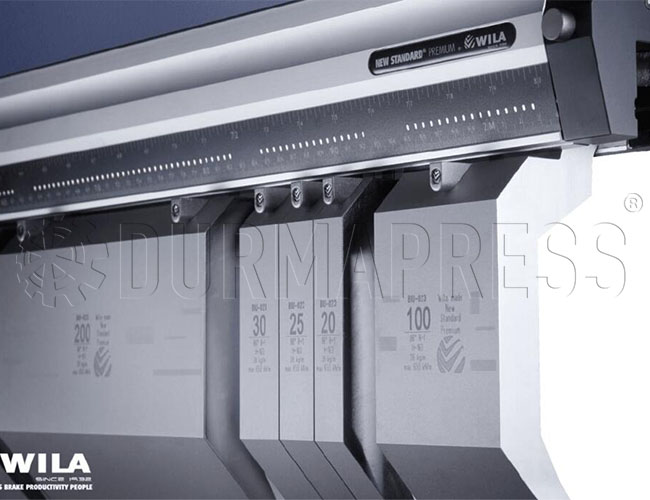

Wila hydraulic ClampingÉLHAJLÍTÓ WILA® ÚJ STANDARD PRO SZORÍTÓ RENDSZER

Növelje az élhajlító termelékenységét:

A Wila „New Standard” szerszámrendszer piacvezetővé vált a precizitás, a minőség és a rugalmasság terén az Accurl élhajlítóknál. A WILA legkorszerűbb szorító rendszerei a Smart Tool Locator® (STL)* segítségével a leghatékonyabb szerszámcserét teszik lehetővé, és könnyebbé és biztonságosabbá tették a váltási folyamatot. A Premium opcionálisan elérhető.

Előny:

Hidraulikus áramforrás

Gyors rögzítés az európai stílusú szerszámokhoz

Egyszerű, nyomógombos betöltés

Max. terhelés fej/váll 180 t/m

Opcionális a Smart Tool Locator® (STL)

Növelje az élhajlító termelékenységét

Alkatrészek
Sz. Megnevezés Modell/Gyártó Egyéb Konfiguráció
1 CNC vezérlőrendszer □DA58T Vezérlő Standard
2 Elektromos alkatrészek Schneider Electric – Franciaország Útkapcsoló és Végálláskapcsoló
3 Főmotor Siemens Motor – Németország
4 Hátsó ütköző, Vezérműszíj, Vezérműtárcsa Tajvan Pozícionálásvezérlés, Garantált pontosság
5 Szervomotor Estun pozícionálásvezérlés / Garantált pontosság
6 Szervohajtás Estun pozícionálásvezérlés / Garantált pontosság
7 Lábkapcsoló Kacon – Dél-Korea
8 Hidraulikus rendszer Bosch Rexroth – Németország
9 Tömítőgyűrű Merkel – Németország
10 Olajcső csatlakozó EMB – Németország
11 Elülső védőburkolat Durmapress gyártmány
12 Hátsó védőburkolat Durmapress gyártmány
13 Szerszám Egy szett standard szerszám
14 Hátsó ütköző Golyósorsó és rúd, Lineáris vezetősín – Tajvan, HIWIN
15 Befogás Kína, Durmapress
16 Asztaldomborítás kompenzáció Hidraulikus kompenzáció
17 Optikai mérőléc FAGOR – Franciaország
18 Standard tengelyek 3+1(Y1,Y2,X,V)
19 Asztaldomborítás kompenzáció Mechanikus kompenzáció Opcionális
20 Gyorsbefogó Durmapress gyártmány
21 Lézeres védelem KYOKKO – Japán / Amada – Japán
22 Elülső fotocellás védelem LNTECH – Shandong
23 Hátsó fotocellás védelem LNTECH – Shandong
24 Opcionális tengelyek R,Z1,Z2
25 Felső hidraulikus szerszámbefogó WILA – Hollandia
26 Alsó hidraulikus szerszámbefogó WILA – Hollandia
27 Biztonsági szabvány □CE □CSA □NR-12 □OSHA
Műszaki adatok
Modell Hajlítóerő (Kn) Hajlítási hossz (mm) Oszlopok közötti távolság (mm) Torokmélység (mm) Nyomógerenda lökethossza (mm) Max. beépítési magasság (mm) Y1,Y2-tengely lefelé sebesség (mm/sec) Y1,Y2-tengely visszaállási sebesség (mm/sec) Y1,Y2-tengely pontossága (mm) X-tengely max. távolság (mm) Munkadarab egyenessége (mm/m) X,W tengelyek pontossága (mm) V-tengely kompenzációs módszer CNC tengelyek Főmotor (Kw) Hossz*Szélesség*Magasság (mm) Tömeg (T)
40T/2200 400 2200 170 350 100 340 150 150 0.01 500 >0.3 0.05mm Hidraulikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 4 2600*1450*2050 3
63T/2500 630 2500 1900 350 170 380 150 150 0.01 500 >0.3 0.05mm Hidraulikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 5.5 3100*1450*2050 5.8
100T/3200 1000 3200 2700 400 200 420 150 150 0.01 500 >0.3 0.05mm Hidraulikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 7.5 3500*1580*2400 8.5
100T/4000 1000 4000 3500 400 200 420 150 150 0.01 500 >0.3 0.05mm Hidraulikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 7.5 3500*1580*2400 9
110T/3200 1100 3200 2700 400 200 420 150 150 0.01 500 >0.3 0.05mm Hidraulikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 7.5 3500*1580*2400 8.8
125T/3200 1250 3200 2700 400 200 450 150 150 0.01 500 >0.3 0.05mm Hidraulikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 11 3500*1580*2400 10
125T/4000 1250 4000 3500 400 200 450 150 150 0.01 500 >0.3 0.05mm Hidraulikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 11 4100*1580*2400 11
135T/3200 1350 3200 2700 400 200 450 150 150 0.01 500 >0.3 0.05mm Hidraulikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 11 3500*1580*2400 9.9
160T/3200 1600 3200 2700 400 200 450 150 150 0.01 500 >0.3 0.05mm Hidraulikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 11 3500*1650*2500 11
160T/4000 1600 4000 3500 400 200 450 150 150 0.01 500 >0.3 0.05mm Hidraulikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 11 4500*1700*2800 12.5
160T/5000 1600 5000 3900 400 200 460 150 150 0.01 500 >0.3 0.05mm Hidraulikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 11 5500*1750*2900 15.5
160T/6000 1600 6000 5850 400 200 460 150 150 0.01 500 >0.3 0.05mm Hidraulikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 15 6500,1800*2900 18.5
175T/3200 1750 3200 2700 400 200 450 150 150 0.01 500 >0.3 0.05mm Hidraulikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 11 3500*1650*2500 11
200T/3200 2000 3200 2700 400 200 450 150 150 0.01 500 >0.3 0.05mm Hidraulikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 15 3500*1680*2550 14
200T/4000 2000 4000 3500 400 200 450 150 150 0.01 500 >0.3 0.05mm Hidraulikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 15 4500*1700*2880 13.5
200T/5000 2000 5000 4300 400 200 450 150 150 0.01 500 >0.3 0.05mm Hidraulikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 15 5500*1750*2880 15.5
200T/6000 2000 6000 5200 400 200 450 150 150 0.01 500 >0.3 0.05mm Hidraulikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 15 6500*1850*2880 17.5
250T/3200 2500 3200 2700 400 200 450 150 150 0.01 500 >0.3 0.05mm Hidraulikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 15 3500*1700*2600 15.5
250T/4000 2500 4000 3100 400 200 450 150 150 0.01 500 >0.3 0.05mm Hidraulikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 15 4200*1700*2600 17
250T/5000 2500 5000 4300 400 200 450 150 150 0.01 500 >0.3 0.05mm Hidraulikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 15 5200*1750*2650 19
250T/6000 2500 6000 5200 400 200 450 150 150 0.01 500 >0.3 0.05mm Hidraulikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 15 6200*1780*2670 22
300T/3200 3000 3200 2700 400 200 450 150 150 0.01 500 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 22 3500*1800*2730 16.8
300T/4000 3000 4000 3500 400 200 450 150 150 0.01 500 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 22 4200*1850*2700 18.5
300T/5000 3000 5000 4300 400 200 450 150 150 0.01 500 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 22 5200*1880*2720 21
300T/6000 3000 6000 5200 400 200 450 150 150 0.01 500 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 22 6200*1890*2750 24
400T/4000 4000 4000 3500 400 320 520 150 150 0.01 500 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 30 4500*2450*3500 31
400T/5000 4000 5000 4100 400 320 520 150 150 0.01 500 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 30 4500*2500*3500 28
400T/6000 4000 6000 4900 400 320 520 150 150 0.01 500 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 30 6500*2500*3700 36
500T/4000 5000 4000 2900 500 320 600 150 150 0.01 500 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 37 4500*2550*3700 33
500T/5000 5000 5000 3900 500 320 600 150 150 0.01 500 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 37 5500*2550*3550 36
500T/6000 5000 5000 4900 500 320 600 150 150 0.01 800 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 37 6500*2810*4500 53
600T/4000 6000 4000 2900 600 320 700 150 150 0.01 500 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 45 4500*2600*3750 39
600T/5000 6000 5000 3900 600 320 700 150 150 0.01 500 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 45 5500*2650*3580 45
600T/6000 6000 6000 4900 500 320 600 150 150 0.01 800 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 45 6500*2910*5100 68
600T/8000 6000 8000 6900 600 320 700 150 150 0.01 500 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 45 8500*3500*5300 75
800T/6000 8000 6000 4900 600 400 600 150 150 0.01 800 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 55 6500*2950*5300 90
800T/8000 8000 8000 5900 600 400 600 150 150 0.01 800 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 55 8500*2950*5900 120
1000T/6000 10000 6000 4900 600 400 600 150 150 0.01 800 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 2-37 6500*3000*5600 100
1000T/8000 10000 8000 6900 600 400 600 150 150 0.01 800 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 2*37 8500*3000*6100 130
1000T/1000 10000 10000 8000 600 400 600 150 150 0.01 800 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 2*37 10500*3000*5850 150
1200T/6000

1200T/7000

 12000 6000 4900 600 400 800 150 150 0.01 1000 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 2*37 6500*3100*5850 130
12000 7000 5900 600 400 800 150 150 0.01 1000 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 2*37 8500*3100*7150 160
1600T/6000 16000 6000 4900 600 400 800 150 150 0.01 1000 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 2*55 6500*3300″6500 150
1600T/8000 16000 8000 6900 600 400 800 150 150 0.01 1000 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 2*55 8500*3300*8000 190
1600T/1000 16000 10000 8000 600 400 800 150 150 0.01 1000 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 2*55 10500*3300″8000 210
2000T/8000 20000 8000 6200 600 400 800 150 150 0.01 1000 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 2*55 8500*3500*8000 260
2000T/1000 20000 10000 8000 600 400 800 150 150 0.01 1000 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 2*55 10500*3500*8300 290
2000T/1200 20000 12000 9050 600 400 800 150 150 0.01 1000 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 2*55 12500*3500*8300 320
2000T/1400 20000 14000 11000 600 400 800 150 150 0.01 1000 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 2*55 14500*3500*8300 350
3000T/8000 30000 8000 6200 600 400 800 150 150 0.01 1000 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 2*55 8500*3700*8600 /
3000T/10000 30000 10000 8000 600 400 800 150 150 0.01 1000 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 2*55 10500*3700*8600 /
3000T/12000 30000 12000 9050 600 400 800 150 150 0.01 1000 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 2*55 12500*3700*8600 /
3000T/14000 30000 14000 11000 600 400 800 150 150 0.01 1000 >0.3 0.05mm Mechanikus asztaldomborítás Y1+Y2+X+W Asztaldomborítás 2*55 14500*3700’8600 /
